10GbE COM Express구현
COM Express Type 7 핀아웃의 가장 근본적인 혁신 중 하나는 차세대 에지 노드 장비에 필수적인 최대 4개의 10GbE 인터페이스를 지원하는 것입니다. 모듈 상에서는 10GbE-KR, 즉 IEEE 802.3, paragraph 49에 따른 단일 백플레인 레인으로 구현됩니다. 10GbE 인터페이스의 물리적 구현은 캐리어 보드 자체에서 발생합니다. 개발자는 신호 전송을 광 (SFP+), 구리 케이블 (T)로 정의할 수 있습니다. 이것은 새로운 디자인에 유연성을 제공합니다.

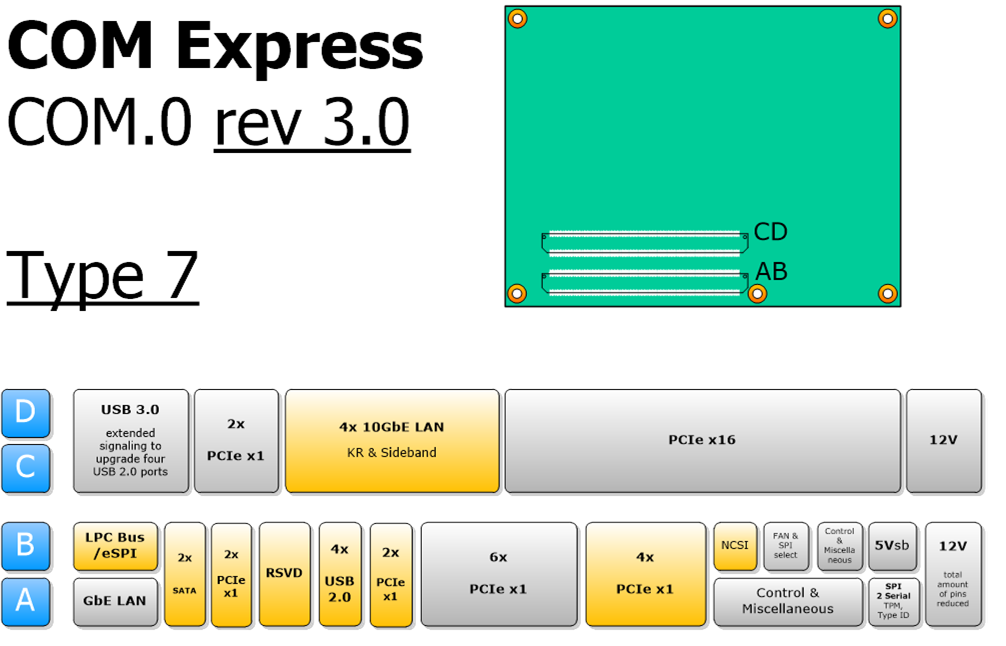

대부분 Type 7의 핀아웃은 유형 6의 핀아웃을 준용합니다. 최대 4 개의 10GbE 인터페이스 용량을 생성하려면 유형 6 핀아웃의 CD 커넥터에 있는 디지털 디스플레이 인터페이스 (DDI)의 신호 라인이 사용됩니다.
최대 10 개의 모듈을 갖춘 1U
COM Express 모듈은 높은 패키징 밀도를 가능하게 합니다. 1U 인클로저에 10 개의 모듈을 통합 할 수 있어 초당 최대 0.4 테라 비트의 데이터 전송 속도를 제공합니다. 모듈형 COM Express 디자인은 이러한 유형의 솔루션을 매우 유연하고 확장 가능하게 만들고 개발 비용을 최소화하며 출시 기간을 단축합니다. OEM은 또한 더 많은 디자인 보안을 확보하고 더 오랜 기간 동안 자신의 디자인을 사용할 수 있으므로 투자 수익 (ROI)을 추가로 높일 수 있습니다.
바로 오늘부터 디자인을 시작해 보세요!
위의 모듈은 캐리어, 모듈, 어댑터 LAN PHY 카드, BSP, 회로도 및 레이아웃 샘플과 같은 설계 문서뿐만 아니라 무료 캐리어 회로도 검토 서비스를 포함하는 타입 7 스타터 키트의 형태로 제공됩니다.
